先共析產(chǎn)物有差異

     正火冷卻比退火快，因此先共析產(chǎn)物（鐵素體、滲碳體）不能充分析出。例如，45鋼退火后的組織為45%鐵素體+55%珠光體，而正火后的組織為30%鐵素體+70%珠光體。

圖3 45鋼在830℃加熱保溫20min退火后的組織

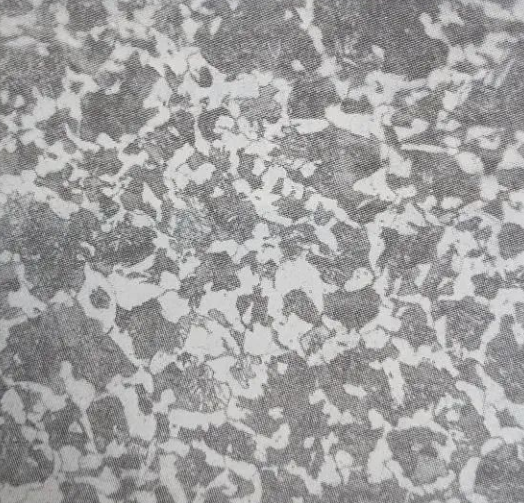

圖4 45鋼在830℃加熱保溫20min正火后的組織

      圖3所示為45鋼在830℃加熱保溫20min退火后的顯微組織，由深色片狀珠光體和白色不規(guī)則多邊形鐵素體形成，平均硬度為10HRC。圖4所示為45鋼在830℃加熱保溫20min正火后的顯微組織，由深色細(xì)片狀的珠光體和白色網(wǎng)狀及不規(guī)則的多邊形鐵素體組成，平均硬度為18HRC。

      對(duì)于過(guò)共析鋼而言，退火后的組織為珠光體+網(wǎng)狀碳化物；而正火時(shí)網(wǎng)狀碳化物的析出受到抑制，從而得到全部細(xì)珠光體組織，或沿晶界僅析出一部分條狀碳化物（不連續(xù)網(wǎng)狀）。

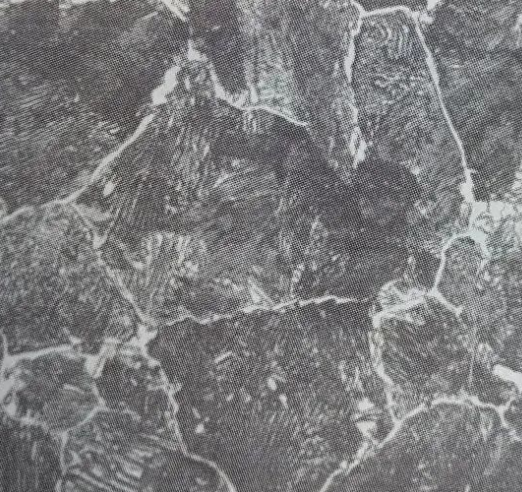

圖5 T12鋼在850℃加熱保溫后退火的組織

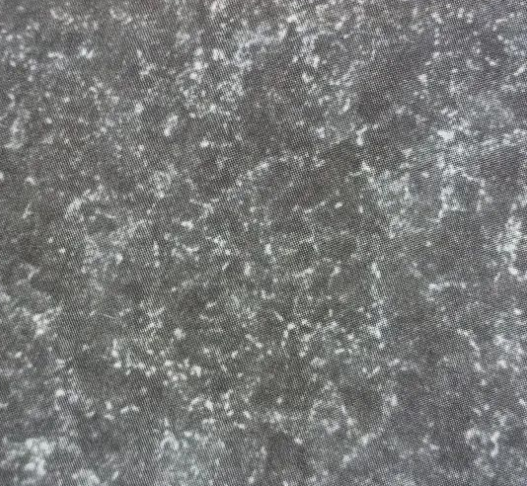

圖6 T12鋼在850℃加熱保溫后正火的組織

     圖5所示為T12鋼在850℃加熱保溫90min后退火的顯微組織，由于加熱溫度高，保溫時(shí)間長(zhǎng)，碳化物溶入充分、隨爐冷卻得到白色連續(xù)網(wǎng)狀二次滲碳體和深色片狀珠光體，平均硬度為18HRC。圖6所示為T12鋼在850℃加熱保溫30min后正火的顯微組織，由深色細(xì)片狀珠光體和少量白色粒狀碳化物組成，粒狀碳化物有呈網(wǎng)狀的趨勢(shì)，平均硬度為27HRC。

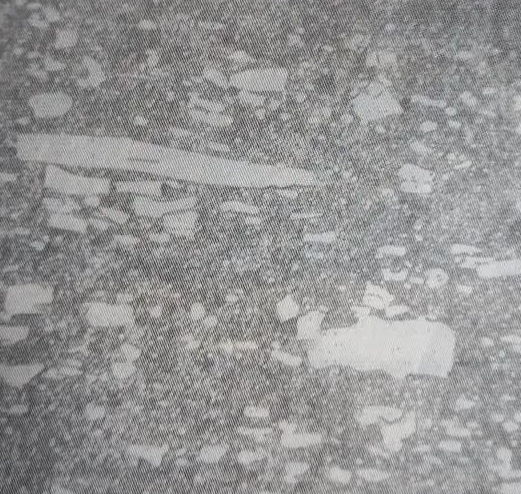

圖7 Cr12MoV鋼供應(yīng)狀態(tài)的顯微組織

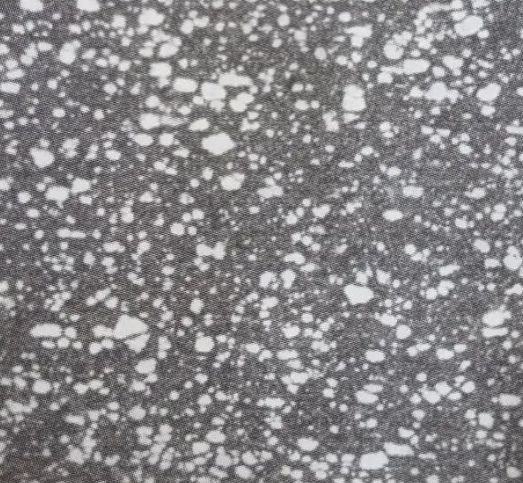

圖8 高速鋼鍛造退火后的顯微組織

     合金鋼中的碳化物穩(wěn)定，加熱時(shí)不易溶入奧氏體，退火冷卻后不易形成片狀珠光體而形成粒狀珠光體；在正火冷卻后形成粒狀索氏體或粒狀托氏體，硬度偏高。因此，合金鋼很少將正火作為切屑加工前的預(yù)備熱處理。

      圖7所示為Cr12MoV鋼原材料供應(yīng)狀態(tài)（熱軋后退火）的顯微組織，基體為粒狀索氏體，其上分布著帶狀的大塊狀共晶碳化物，平均硬度為26HRC。圖8所示為高速鋼鍛造退火后的顯微組織，基體為粒狀索氏體，其上分布著顆粒狀共晶核細(xì)小的二次碳化物，平均硬度為34HRC。
