熱門搜索：
歡迎您來到佛山市匯誠盛機械設備有限公司官網
手機號碼
文經理：186-8821-8156
微信號：wenxinai1688
總部服務熱線
0757-8258 0269
文經理：186-8821-8156
微信號：wenxinai1688
0757-8258 0269
熱門搜索：
回火工藝
回火是將經過淬火的工件重新加熱到低于下臨界溫度的適當溫度，保溫一段時間后在空氣或水、油等介質中冷卻到室溫的熱處理工藝。
回火的目的：（1）消除工件淬火時產生的殘留應力，防止變形和開裂；（2）調整工件的硬度、強度、塑性和韌性，達到使用性能要求；（3）穩定組織與尺寸，保證精度；（4）改善和提高加工性能。
回火分類
●低溫回火
指工件在150~250℃進行的回火。
目的：保持淬火工件高的硬度和耐磨性，降低淬火殘留應力和脆性。
回火后得到回火馬氏體，指淬火馬氏體低溫回火時得到的組織。

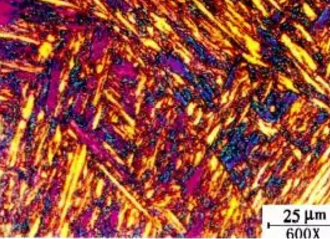

（針狀馬氏體）
應用范圍：刃具、量具、模具、滾動軸承、滲碳及表面淬火的零件等。
●中溫回火
指工件在350～500℃之間進行的回火。
目的：得到較高的彈性和屈服點，適當的韌性。回火后得到回火屈氏體，指馬氏體回火時形成的鐵素體基體內分布著極其細小球狀碳化物（或滲碳體）的復相組織。

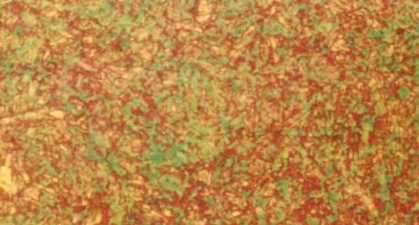

（屈氏體）
應用范圍：彈簧、鍛模、沖擊工具等。
●高溫回火
指工件在500℃以上進行的回火。
目的：得到強度、塑性和韌性都較好的綜合力學性能。
回火后得到回火索氏體，指馬氏體回火時形成的鐵素體基體內分布著細小球狀碳化物（包括滲碳體）的復相組織。
（索氏體）
應用范圍：廣泛用于各種較重要的受力結構件，如連桿、螺栓、齒輪及軸類零件等。
186-8821-8156
